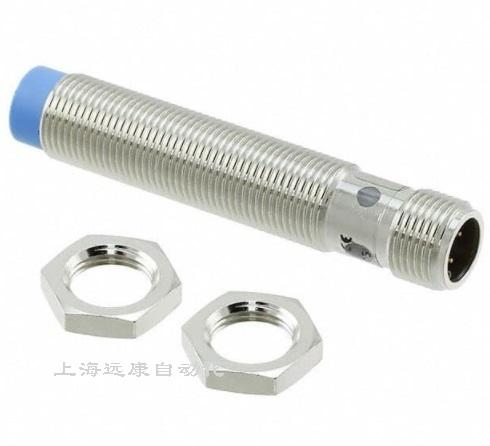

SICK 電感式接近傳感器 類型:IME12-08NPSZC0S 訂貨號:1040780
產品特點
設計構造 | 公制設計 |
外殼形狀 | 標準 |
螺紋尺寸 | M12 x 1 |
直徑 | ? 12 mm |
觸發感應距離 Sn | 8 mm |
安全接通距離 Sa | 6.48 mm |
安裝在金屬 | 非齊平 |
開關頻率 | 2,000 Hz |
連接類型 | 插頭,M12,4 針 |
開關量輸出 | PNP |
輸出功能 | 常開接點 |
電氣規格 | DC 3 線 |
外殼防護等級 | IP67 1) |
機械/電子參數
供電電壓 | 10 V DC ... 30 V DC |
殘余紋波 | ≤ 10 % |
電壓下降 | ≤ 2 V 1) |
電流消耗 | 10 mA 2) |
(接近傳感器)通電后開始工作前的延時 | ≤ 100 ms |
滯后 | 5 % ... 15 % |
再現性 | ≤ 2 % 3) 4) |
溫度漂移 (Sr) | ± 10 % |
電磁兼容性 | 根據 EN 60947-5-2 |
持續性電流 Ia | ≤ 200 mA |
短路保險 | ? |
極性反接保護 | ? |
通電脈沖保護 | ? |
抗沖擊與抗振性 | 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm |
運行環境溫度 | –25 °C ... +75 °C |
外殼材料 | 黃銅, 鍍鎳 |
材料,感應面 | 塑料, PA 66 |
殼體長度 | 65 mm |
可用的螺紋長度 | 43 mm |
最大擰緊力矩 | ≤ 12 Nm |
供貨范圍 | 緊固螺母,黃銅,鍍鎳 (2 x) |
UL 文件編號 | NRKH.E181493 |
安全技術參數
折減系數
提示 | 這些數據僅作為參考,可能有偏差 |
鋼鐵 St37 (Fe) | 1 |
不銹鋼 (V2A) | 大約 0.8 |
鋁 (Al) | 大約 0.45 |
銅(Cu) | 大約 0.4 |
黃銅 (Ms) | 大約 0.4 |
安裝指導
備注 | 相關圖示參見“安裝指導” |
A | 12 mm |
B | 24 mm |
C | 12 mm |
D | 24 mm |
E | 16 mm |
F | 64 mm |
分類
ECl@ss 5.0 | 27270101 |
ECl@ss 5.1.4 | 27270101 |
ECl@ss 6.0 | 27270101 |
ECl@ss 6.2 | 27270101 |
ECl@ss 7.0 | 27270101 |
ECl@ss 8.0 | 27270101 |
ECl@ss 8.1 | 27270101 |
ECl@ss 9.0 | 27270101 |
ECl@ss 10.0 | 27270101 |
ECl@ss 11.0 | 27270101 |
ETIM 5.0 | EC002714 |
ETIM 6.0 | EC002714 |
ETIM 7.0 | EC002714 |
UNSPSC 16.0901 | 39122230 |
SICK電感式接近傳感器IME 類型:IME12-08NPSZC0S 訂貨號:1040780
SICK西克產品系列W12-2Laser:金屬外殼下的高性能激光,激光性能同類,集成在金屬外殼內特富龍鍍層可選的自動對準可調節的焦距(反射式光電傳感器)高掃描頻率,可高達2.5kHz通過電纜連接或者可旋轉的插頭安裝可能性:通過通孔,沉孔以及槽和燕尾激光防護等級1或2。激光傳感器跟光電開關有些區別?光電開關是用來檢測有無物體通過的,類似的還有接近開關,而激光傳感器是測量設備,常用于長度、距離、振動、速度、方位等物理量的測量。激光傳感器:利用激光技術進行測量的傳感器。它由激光器、激光檢測器和測量電路組成。激光傳感器是測量儀表,它的優點是能實現無接觸遠距離測量,速度快,精度高,量程大,抗光、電干擾能力強等。利用激光的高方向性、高單色性和高亮度等特點可實現無接觸遠距離測量。激光傳感器常用于長度、距離、振動、速度、方位等物理量的測量,還可用于探傷和大氣污染物的監測等。
SICK西克產品系列GR18S:圓型,短小,的經濟性,超短結構的低成本圓柱形M18-傳感器五個不同的外殼設計可選塑料或金屬、軸向或徑向光學版本清晰醒目的PinPoint-LED燈通過電位計開關閾值(視類型而異)特殊的"完全齊平"變型由金屬制成醒目的LED狀態外殼防護等級IP67。單片機與光電開關接法,我有一個畢業設計,想用XL-E3F-DS70C1 漫反射型光電開關(檢測距離:70cm±15%,也就是大概在60到80CM間)來測量汽車與道路邊線的距離,當汽車壓到邊線的時候,開關給單片機一個提示,由單片機發出信號報警。但不知道光電開關的三條線與51單片機的接法,這兩者之間可以直接接還是再加點元件?還有,光電開關放在離邊線多遠比較合適?你的圖片是直徑18mm的光電開關,有常開和常閉的。我近也在搞光電開關接單片機,用5V是可以的,但開關速度肯定是要受影響的。另外干擾也有點大,在布線時一定要拉開,但如果隔離的話感應速度會受影響,我是直接接的,但是在軟件上要根據開關的性能想一些辦法。用光電開關來測距離可以說不科學不合理,你用光電感應器放在手上試一下就知道,他在軸向方向上的感應不是線性的,是很不確定的。還是用別的感應器或參考一下現成的測距儀器比較好。
SICK-IME12-08NPSZC0S接近開關-SICK西克產品系列W11-2:專注于應用,標準化的外殼,安裝和接口適用于工業領域的堅固傳感器使用PinPoint技術非常易見的光點節省空間的塑料外殼設計,抗腐蝕,抗高溫,抗機械沖擊燕尾安裝-安裝和橢圓形孔提供多種安裝選項圓形易見的狀態LED。光纖放大器與光纖傳感器的區別?光纖傳感器,是將外界的物理量如:位移、壓力、振動、速度、加速度、流量等諸多物理量通過光纖進行傳感探測,然后通過對傳感中的光信號進行解調分析,得出相應的物理量。而光纖放大器則是光纖通信中的一個重要的器件,我們知道光信號在光纖中傳輸有一定的損耗,當遠距離傳輸時,就需要每隔一段距離對光信號進行放大,否則光信號就太微弱,無法進行傳輸,失去了意義。這就是兩者的區別所在。
SICK西克產品系列W14-2:經濟實惠兼具高科技含量,使用OES3技術,具有優越的背景消隱可選PinpointLED燈實現醒目的光點纖巧堅固的外殼完整的產品系列囊括所有的功能原理。激光傳感器跟光電開關有些區別?光電開關是用來檢測有無物體通過的,類似的還有接近開關,而激光傳感器是測量設備,常用于長度、距離、振動、速度、方位等物理量的測量。激光傳感器:利用激光技術進行測量的傳感器。它由激光器、激光檢測器和測量電路組成。激光傳感器是測量儀表,它的優點是能實現無接觸遠距離測量,速度快,精度高,量程大,抗光、電干擾能力強等。利用激光的高方向性、高單色性和高亮度等特點可實現無接觸遠距離測量。激光傳感器常用于長度、距離、振動、速度、方位等物理量的測量,還可用于探傷和大氣污染物的監測等。
SICK-IME12-08NPSZC0S接近開關-SICK西克產品系列W11G-2:安全地識別透明物體-從PET瓶到薄膜,光電傳感器用于檢測透明物體適用于工業領域的堅固傳感器PinPoint實現了,多面的物體識別-并且反應迅速節省空間的塑料外殼設計,抗腐蝕,抗高溫,抗機械沖擊燕尾安裝-安裝和橢圓形孔提供多種安裝選項圓形易見的狀態LED通過電位計簡單地調節靈敏度。對射光纖傳感器原理是?怎么接線?數字顯示是意思?光纖傳感器的基本工作原理是將來自光源的光信號經過光纖送入調制器,使待測參數與進入調制區的光相互作用后,導致光的光學性質(如光的強度、波長、頻率、相位、偏振態等)發生變化,成為被調制的信號源,在經過光纖送入光探測器,經解調后,獲得被測參數。您使用的牌子我不太清楚,如果是數字光線傳感器系列的話,數字部分綠色是設置值,紅色是光強度。
